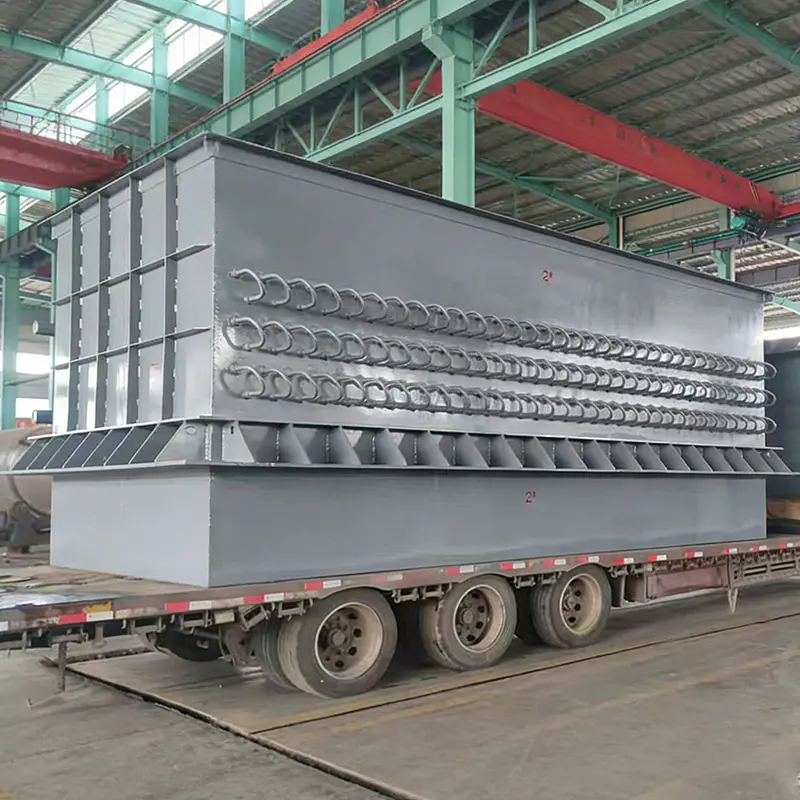

Regenerátor vákuovej pece Pre-RH je kľúčovým zariadením na úsporu energie, ktoré sa používa v procese RH rafinácie tavenia ocele na regeneráciu a využitie zvyškového tepla vákuovej nádrže. Efektívnym rekuperáciou obrovského množstva tepla strateného počas prerušovanej prevádzky vákuovej nádrže poskytuje rozhodujúcu technologickú podporu pre zlepšenie energetickej účinnosti a zníženie environmentálnych emisií pri výrobe ocele.
Mačka pod plášťom priemyselného kotla je zriedkavo len inštalatérsky problém. Na 60 t/h kotli na odpadové teplo spalín z koksárenskej pece voda, ktorá sa objavuje pozdĺž švu plášťa, zvyčajne poukazuje na jednu z troch vecí: neúspešný zvar rúrka-rúrka, stenčená rúrka ekonomizéra alebo tesniace ...
Read MoreNetesnosť poistného ventilu kotla: Krátka odpoveď pred podrobnosťami Ak poistný ventil kotla netesní, riešte to ako poruchu na hranici tlaku, nie ako obťažovanie domácnosti. Ventil je poslednou mechanickou bariérou stojacou medzi tlakovým bubnom a pretlakovou udalosťou a ventil, ktorý ne...
Read MorePrečo uniká PRV kotla: najprv záver O tretej ráno sa pod kotlom, ktorý deň predtým perfektne bežal, rozprestiera po podlahe teplá kaluž. Prirodzenou reakciou je predpokladať, že ventil zlyhal a objednať výmenu. Takáto reakcia je zvyčajne nesprávna. Netesnosť PRV kotla je príznakom problé...
Read MoreČo je to regenerátor vákuovej pece? A regenerátor vákuovej pece je vysokoúčinné zariadenie na rekuperáciu tepelnej energie používané pri tavení ocele a metalurgických vákuových procesoch, konkrétne v cykle rafinácie RH (Ruhrstahl-Heraeus). The regenerátor pre-RH vákuovej pece zachytáva a ukladá odpadové teplo z prerušovaných vysokoteplotných spalín (zvyčajne presahujúcich 1100 °C), ktoré sa uvoľňujú počas prevádzky vákuovej nádrže. Pomocou spárovaných keramických alebo voštinových regenerátorov systém strieda cykly absorpcie a uvoľňovania tepla, predhrievanie spaľovacieho vzduchu na teplotu blízku teplote pece (až 1000 °C) a zníženie teploty výfukových plynov pod 150 °C. Ako a Čínsky regenerátor vákuovej pece špecialista, Jiangsu Shineng Chemical Equipment Co., Ltd. poskytuje pokročilé systémy regeneračných horákov. Ako čínsky výrobca jednotiek na rekuperáciu spalín a spoločnosť zaoberajúca sa systémom rekuperácie odpadového tepla, Jiangsu Shineng Chemical Equipment Co., Ltd, založená v roku 2005, sa spoločnosť špecializuje na výskum a vývoj a výrobu systémov rekuperácie odpadového tepla zo spalín a chemických zariadení, pričom má komplexné interné možnosti od vývoja tepelných potrubí a spájkovania na báze niklu až po výrobu tlakových nádob. Naše výrobky sú široko používané v uhoľnom chemickom priemysle, metalurgii, výrobe energie a syntetickom amoniaku a boli exportované na zámorské trhy. Ako dôveryhodný dodávateľ regenerátorov vákuových pecí a výrobca regenerátorov na tavenie ocele , Jiangsu Shineng pomáha oceliarňam dosiahnuť úspory energie 25 – 35 % v procesoch rafinácie RH.
Globálny oceliarsky priemysel vypúšťa približne 3,4 gigaton CO₂ ročne; Rekuperácia odpadového tepla z vákuových pecí to môže znížiť až o 8 %. Typická RH odplyňovacia jednotka spracuje 200-300 ton tekutej ocele na dávku, pričom tepelné straty spalín predstavujú 12-18% celkového energetického vstupu. The Čína pre-RH vákuový regenerátor pece rieši túto výzvu prostredníctvom technológie vysokoteplotného spaľovania s nízkym obsahom kyslíka.
The regenerátor vákuovej pece pracuje v dvojkomorovom striedavom cykle s použitím párových regenerátorov (keramické guľôčky, voštinové bloky alebo štruktúrované balenie). Počas regeneračný cyklus , vysokoteplotné spaliny (1100-1250°C) z RH vákuovej nádrže sú nasávané cez regenerátor A indukovaným sacím ventilátorom. Keď plyn prechádza cez médium regenerátora (špecifická plocha povrchu 300-600 m²/m³), dochádza ku konvekčnému prenosu tepla, čím sa zvyšuje teplota média pri ochladzovaní spalín pod 150 °C. Tento ochladený plyn sa potom vypúšťa do komína. Po krátkej dobe (zvyčajne 30-60 sekúnd) prepne pokročilý reverzný ventil smer prúdenia: spaľovací vzduch teraz vstupuje cez regenerátor A, absorbuje uložené teplo a dosahuje teploty predohrevu 950-1050 °C. Súčasne prúdia spaliny cez regenerátor B a ohrievajú ho na ďalší cyklus. The regenerátor pre-RH vákuovej pece dosahuje účinnosť rekuperácie tepla prevyšujúcu 90 % s výstupnými teplotami spalín trvalo pod 150°C (často 90-120°C). Trvanie celého cyklu sa pohybuje od 45 do 120 sekúnd v závislosti od kapacity regenerátora a požadovanej úrovne predhrievania.
V prípade 210-tonového odplyňovača RH sa prechodom zo spaľovania studeného vzduchu na regeneračné predhrievanie zníži spotreba zemného plynu o 2,8 m³ na tonu ocele, čo zodpovedá 58 800 m³ ročne na 300 000-tonovú výrobnú linku. Jiangsu Shineng Čínsky regenerátor vákuovej pece obsahuje keramiku odolnú voči vysokým teplotám (obsah Al₂O₃ > 95 %) a materiály odolné voči tepelným šokom, čo zaisťuje stabilnú prevádzku pri teplotách pece 1300 °C.
Nižšie uvedená tabuľka porovnáva kľúčové ukazovatele výkonu medzi konvenčným a moderným rekuperátorom regenerátor vákuovej pece ako dodáva Jiangsu Shineng. Údaje založené na rafinérskych operáciách RH (odvetvové štaardy z roku 2025).
| Parameter | Konvenčný rekuperátor | Regenerátor vákuovej pece |
|---|---|---|
| Účinnosť rekuperácie tepla (%) | 40 – 60 % | 88 – 95 % |
| Teplota predohrevu vzduchu (°C) | 300 – 500 | 950 – 1050 |
| Výstupná teplota výfukových plynov (°C) | 350 – 550 | 90 – 140 |
| Úspora paliva v porovnaní so studeným vzduchom (%) | 15 – 22 % | 28 – 40 % |
Analýza vodorovných pruhov: Tabuľka ilustruje významnú výkonnostnú výhodu regenerátor vákuovej pece oproti klasickým rekuperátorom. Štandardné rekuperátory dosahujú len 40-60% rekuperácie tepla vďaka obmedzenej teploprenosnej ploche a jednopriechodovej konštrukcii. Na rozdiel od toho, regenerátor pre-RH vákuovej pece dosahuje 88-95% zhodnocovanie, čo znamená, že takmer všetko odpadové teplo zo spalín sa opätovne využíva. Pre typický 210-tonový odplyňovač RH, ktorý spotrebuje 12 000 m³ zemného plynu na dávku, prechod z 55 % na 92 % rekuperácie tepla ušetrí 4 440 m³ na dávku. Viac ako 2 000 šarží ročne, úspory paliva dosahujú 8,88 milióna m³, čím sa znížia emisie CO₂ o približne 17 600 ton ročne. To je dôvod, prečo popredné oceliarne špecifikujú Čínsky regenerátor vákuovej pece systémy od skúsených regenerátor vákuovej pece supplier Jiangsu Shineng pre nové inštalácie RH a dodatočné vybavenie.
V a regenerátor vákuovej pece systému, spotreba paliva klesá so zvyšujúcou sa teplotou predhrievania spaľovacieho vzduchu. Čiarový graf nižšie kvantifikuje tento vzťah pre spaľovanie zemného plynu (prebytok vzduchu 10 %). Údaje odvodené zo štandardných výpočtov spaľovacieho inžinierstva.
Interpretácia čiarového grafu: Táto krivka ukazuje, ako sa úspora paliva zvyšuje s vyššími teplotami predohrevu vzduchu – kľúčovou výhodou systému regenerátor vákuovej pece . Pri 200°C predohrevu (typické pre jednoduché rekuperátory) je úspora paliva len 12%. Pri 500 °C dosahuje úspora 22 %. Avšak, regenerátor pre-RH vákuovej pece dosahuje predohrev 950-1050°C, čím prináša 38-41% úsporu paliva v porovnaní so spaľovaním studeného vzduchu. V prípade zariadenia na tavenie ocele s 100 MW RH pecou sa 41 % úspora paliva premieta do 41 MW rekuperovanej tepelnej energie, čím sa eliminuje približne 120 000 ton CO₂ ročne. Takmer lineárny vzťah naznačuje, že každé zvýšenie predohrevu o 100 °C zvyšuje účinnosť paliva o 4 – 5 %. Toto robí Čína pre-RH vákuový regenerátor pece základná technológia na dekarbonizáciu sekundárnej výroby ocele.
Ako a výrobca regenerátorov na tavenie ocele , Jiangsu Shineng nainštaloval systémy vo viacerých odvetviach s vysokou teplotou. Stĺpcový graf zobrazuje priemerné ročné zníženie CO₂ na regenerátor vákuovej pece inštalácie podľa sektora (na základe údajov projektu 2020 – 2025).
Štatistiky stĺpcového grafu: The regenerátor vákuovej pece poskytuje najväčšie zníženie CO₂ v oceliarskom priemysle (odplyňovanie RH), pričom znižuje približne 16 800 ton CO₂ ročne na inštaláciu – čo zodpovedá odstráneniu 3 600 osobných áut z ciest. Zariadenia na tepelné spracovanie v leteckom a kozmickom priestore (vákuové spájkovanie a roztokové spracovanie) dosahujú zníženie o 9 500 ton vďaka vysokoteplotným cyklickým operáciám. Spracovanie polovodičových materiálov (žíhanie kremíkových ingotov) a špičkové nástroje (vákuové kalenie) tiež vykazujú významné zníženie o 6 200 až 7 800 ton. Ako a Čínsky regenerátor vákuovej pece supplier , Jiangsu Shineng dodal systémy, ktoré od roku 2018 kumulatívne znižujú CO₂ o viac ako 380 000 ton. Tieto čísla sú v súlade so scenárom IEA Net Zero Scenario, ktorý do roku 2030 odporúča regeneračné horáky pre všetky nové vysokoteplotné vákuové pece.
The regenerátor pre-RH vákuovej pece prekonáva konvenčné systémy v piatich kritických metrikách. Radarová tabuľka porovnáva regeneračný systém (Jiangsu Shineng) so štandardným neregeneračným horákom na odplyňovanie RH.
Hodnotenie radarovej mapy: Modrý polygón (regeneračný regenerátor vákuovej pece ) má výrazne vyššie skóre vo všetkých atribútoch. Palivová účinnosť dosahuje 9,5/10 vďaka rekuperácii tepla >90 %. Rovnomernosť teploty vo vákuovej peci sa zlepšuje na 9/10 (dosiahnutie ±3°C podľa normy AMS2750), pretože predhriaty vzduch umožňuje stabilné charakteristiky plameňa. Zníženie NOx skóre 8,5/10 – princíp vysokoteplotného a nízkokyslíkového spaľovania potláča tvorbu tepelných NOx o 45-55% v porovnaní s bežnými horákmi. Výkon rekuperácie tepla je 10/10. Naproti tomu neregeneračný horák (červená prerušovaná) má hodnotenie 3/10 z hľadiska palivovej účinnosti a 2/10 z hľadiska rekuperácie tepla. Pre a výrobca regenerátorov na tavenie ocele Tieto výhody sa priamo premietajú do nižších prevádzkových nákladov a zlepšeného súladu so životným prostredím. Jiangsu Shineng Čína pre-RH vákuový regenerátor pece bola preukázaná vo viac ako 40 metalurgických zariadeniach s dokumentovanou rovnomernosťou teploty pece ±2,8°C pri 1250°C.
Jiangsu Shineng ako vedúci dodávateľ regenerátorov vákuových pecí a výrobca regenerátorov na tavenie ocele , poskytuje kompletné systémy regeneračných horákov vrátane nádob regenerátora, reverzných ventilov, riadenia PLC a riadenia spaľovania. Naše systémy sú plne kompatibilné s existujúcimi prevádzkami RH odplyňovania a môžu byť dodatočne vybavené s minimálnymi prestojmi (typická inštalácia 10-14 dní).
Pre regenerátor pre-RH vákuovej pece systémoch, reverzný ventil prepína smer prúdenia každý 30 až 90 sekúnd v závislosti od veľkosti regenerátora a požadovanej teploty predohrevu vzduchu. Kratšie cykly (30-45s) poskytujú stabilnejšiu teplotu predohrevu (±15°C), zatiaľ čo dlhšie cykly (60-90s) znižujú opotrebovanie ventilov. PLC riadený systém Jiangsu Shineng automaticky optimalizuje čas cyklu na základe zaťaženia pece.
Keramický voštinový alebo guľový regenerátor média má typickú životnosť 3-5 rokov v aplikáciách čistých spalín (napr. spaľovanie zemného plynu). Pri tavení ocele, kde sa môže vyskytovať prach, sa odporúča pravidelné čistenie (každých 12-18 mesiacov) spätným fúkaním stlačeným vzduchom. Náhradné médium je k dispozícii od Jiangsu Shineng ako a Čínsky regenerátor vákuovej pece supplier .
áno. Dodatočné vybavenie a regenerátor vákuovej pece k existujúcej RH vákuovej nádrži zahŕňa inštaláciu nových regeneračných modulov, reverzných ventilov a riadiaceho systému. Jiangsu Shineng dokončil 12 retrofitov v Ázii a Európe. Doba návratnosti je zvyčajne 18-24 mesiacov na základe úspor zemného plynu. Dodatočné vybavenie neovplyvňuje integritu vákua ani výkon rafinácie, ak je správne skonštruované.
