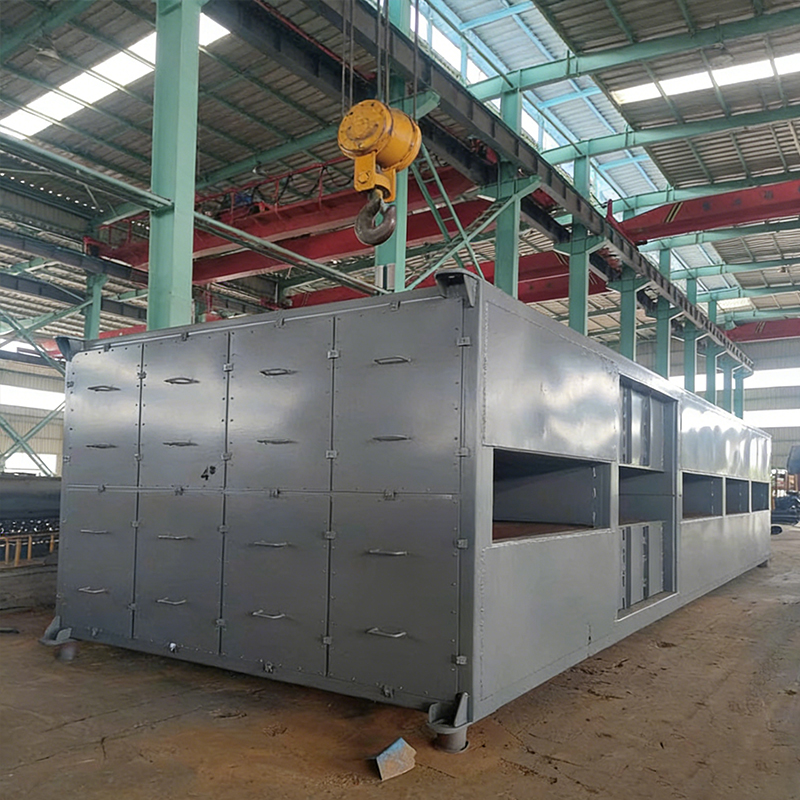

Predhrievač vzduchu

Predhrievač vzduchu

Predhrievač vzduchu je výmenník tepla inštalovaný v dymovode na konci kotla. Rekuperuje odpadové teplo zo spalín na ohrev spaľovacieho vzduchu vstupujúceho do kotla. V typickom systéme kotla je predhrievač vzduchu posledným zariadením na spätné získavanie tepla zo spalín.

Kontaktujte nás
  • Vlastnosti
  • Správa
Vlastnosti

Hlavné funkcie:
Zlepšenie účinnosti kotla: Toto je primárny účel. Predhrievaním spaľovacieho vzduchu kotol potrebuje menej paliva na ohrev vody na paru. Účinnosť kotla sa zvyčajne zvyšuje asi o 1 % na každých 20 °C zvýšenia teploty spaľovacieho vzduchu.
Zlepšenie podmienok spaľovania: Horúci vzduch podporuje úplnejšie a stabilnejšie spaľovanie (najmä u práškového uhlia v kotloch elektrární), znižuje tvorbu nespálených častíc uhlíka a oxidu uhoľnatého.
Sušenie a predhrievanie paliva: V kotloch na uhlie sa horúci vzduch zvyčajne používa na dopravu práškového uhlia do horáka a sušenie uhlia pred spaľovaním, čo je kľúčové pre efektívne spaľovanie.
Zmiernenie nízkoteplotnej korózie: Zvyšovaním teploty kovových komponentov na konci kotla (ako sú ekonomizéry) pomáha predchádzať korózii rosného bodu spôsobenej kondenzáciou pár kyseliny sírovej zo spalín na stenách.
Hlavné typy predhrievačov vzduchu:
1. Rúrkový predhrievač vzduchu: Jednoduchý statický výmenník tepla.
Pracovný princíp: Spaliny prúdia trubicou, zatiaľ čo spaľovací vzduch prúdi bočne cez trubicu. Stena kovovej rúrky funguje ako teplovýmenná plocha, ktorá prenáša teplo zo spalín do vzduchu.
2. Rotačný predhrievač vzduchu: Dynamický, kontinuálne rotujúci výmenník tepla.
Pracovný princíp: Hlavnou zložkou je rotor naplnený tepelne akumulačnými prvkami (vlnité plechy), pomaly otáčaný motorom.
Strana spalín: Časť rotora prechádza spalinovým priechodom, kde teplo akumulačné prvky odoberajú teplo zo spalín.
Vzduchová strana: Druhá časť rotora prechádza vzduchovým kanálom, kde vysokoteplotné tepelné akumulačné prvky odovzdávajú nahromadené teplo chladnému vzduchu.
Nepretržitým otáčaním rotora je dokončený cyklický proces absorpcie a uvoľňovania tepla.



Aplikačné scenáre:
Energetika: Najmä pre kotly veľkých uhoľných elektrární je kľúčovým zariadením na zlepšenie účinnosti a zníženie spotreby uhlia.
Hutnícky priemysel: Používa sa vo vysokých peciach, vykurovacích peciach, žíhacích peciach atď., na spätné získavanie odpadového tepla z vysokoteplotných spalín, čím sa šetrí palivo a zvyšuje sa teplota pece.
Chemický a ropný priemysel: Používa sa v rôznych procesných vykurovacích peciach a kotloch na zlepšenie tepelnej účinnosti celej výrobnej jednotky.
Priemysel stavebných materiálov: Ako sú cementárske pece, sklárske taviace pece atď., ktoré využívajú odpadové teplo na spaľovanie, sú dôležitým zariadením na dosiahnutie úspory energie a znižovania emisií.





Súvisiace produkty
O
Jiangsu Shineng Chemical Equipment Co., Ltd.
As China air preheater boiler manufacturer and flue gas air preheater supplier, Jiangsu Shineng Chemical Equipment Co., Ltd, founded in 2005, the company specializes in the R&D and manufacturing of flue gas waste heat recovery systems and chemical equipment, possessing comprehensive in-house capabilities spanning from heat pipe development and nickel-based brazing to pressure vessel fabrication. Our products are widely used in coal chemical, metallurgy, power generation, and synthetic ammonia industries, and have been exported to overseas markets.
Čestný certifikát
  • Certifikácia systému manažérstva bezpečnosti a ochrany zdravia pri práci
  • Certifikácia systému environmentálneho manažérstva
  • Certifikácia systému manažérstva kvality
  • Certifikácia
  • Osvedčenie o autorizácii
  • Licencia na výrobu špeciálneho vybavenia Čínska ľudová republika
  • Licencia na výrobu špeciálneho vybavenia Čínska ľudová republika
  • Certifikácia
  • Certifikácia
Správy
Znalosť odvetvia

Čo je predhrievač vzduchu v kotle? An predhrievač vzduchu v kotli je zariadenie na spätné získavanie tepla, ktoré zachytáva odpadové teplo zo spalín vychádzajúcich z kotla a odovzdáva ho privádzanému spaľovaciemu vzduchu. Zvýšením teploty spaľovacieho vzduchu sa kotol s predhrievačom vzduchu Systém zlepšuje tepelnú účinnosť, znižuje spotrebu paliva a znižuje emisie skleníkových plynov. Spaliny zvyčajne opúšťajú ekonomizér kotla pri 250-350 °C a predhrievač vzduchu v kotle môže znížiť túto teplotu výfukových plynov na 120-160°C a zároveň predhrievať spaľovací vzduch na 200-300 °C. Ako a Čínsky predhrievač vzduchu špecialista, Jiangsu Shineng Chemical Equipment Co., Ltd. dodáva vysokovýkonné riešenia spätného získavania spalín. Ako čínsky výrobca jednotiek na rekuperáciu spalín a spoločnosť zaoberajúca sa systémom rekuperácie odpadového tepla, Jiangsu Shineng Chemical Equipment Co., Ltd, založená v roku 2005, sa spoločnosť špecializuje na výskum a vývoj a výrobu systémov rekuperácie odpadového tepla zo spalín a chemických zariadení, pričom má komplexné interné možnosti od vývoja tepelných potrubí a spájkovania na báze niklu až po výrobu tlakových nádob. Naše výrobky sú široko používané v uhoľnom chemickom priemysle, metalurgii, výrobe energie a syntetickom amoniaku a boli exportované na zámorské trhy. Ako vedúci výrobca kotlového predhrievača vzduchu a dodávateľ predhrievača vzduchu , Jiangsu Shineng pomáha priemyselným závodom dosiahnuť zvýšenie účinnosti kotlov 8-12% , čo znamená značné úspory paliva a zníženie emisií uhlíka.

Podľa Ministerstva energetiky USA každé zvýšenie teploty spaľovacieho vzduchu o 20 °C zlepšuje účinnosť kotla približne o 1 %. Pre 100-tonový parný kotol za hodinu, an kotol s predhrievačom vzduchu systém môže ušetriť 3 800 až 5 400 metrických ton ekvivalentu uhlia ročne. Viac ako 180 000 priemyselných kotlov na celom svete (údaje IEA 2025) stále funguje bez predhrievačov vzduchu, čo predstavuje obrovskú príležitosť na úsporu energie.

1. Ako funguje predhrievač vzduchu v kotle? (Mechanizmus prenosu tepla)

The predhrievač vzduchu v kotli pracuje na princípe krížovej alebo protiprúdovej výmeny tepla medzi horúcimi spalinami a studeným spaľovacím vzduchom. Spaliny po opustení sekcií prehrievača a ekonomizéra (typicky 280-350°C) vstupujú na plynovú stranu predhrievača vzduchu. Súčasne je cez vzduchovú stranu ventilátorom s núteným ťahom hnaný okolitý spaľovací vzduch (20-30°C). Prenosy tepla cez kovové povrchy na prenos tepla – buď rúrkové prvky (konštrukcia plášťa a rúrky) alebo rotačné regeneračné matrice (typ Ljungström). V typickom rúrkovom Čína predhrievač vzduchu spalín dymové plyny prúdia vo vnútri rúrok, zatiaľ čo vzduch prúdi cez zväzok rúrok v priečnom prúdení. Súčiniteľ prestupu tepla sa pohybuje od 30 až 60 W/m²·K pre plyn-plyn, vyžadujúce rozšírenú povrchovú plochu (rebrá) na dosiahnutie kompaktných dizajnov. Pre 150 t/h kotol na uhlie dobre riešený dodávateľ predhrievača vzduchu Systém dosahuje zníženie teploty spalín z 320°C na 145°C pri zvýšení teploty vzduchu z 25°C na 265°C. Získané teplo predstavuje 4,8 MW, čím sa zvyšuje celková účinnosť kotla z 82 % na 91 % (na základe vyššej výhrevnosti).

Na trhu dominujú dva hlavné typy: (1) rúrkové predhrievače vzduchu so stacionárnymi zväzkami rúr (nízky únik, vhodný pre čisté palivá) a (2) regeneračné predhrievače vzduchu (otočná matrica s tesniacim systémom, ideálne pre veľkokapacitné jednotky). Jiangsu Shineng's výrobca kotlového predhrievača vzduchu odborné znalosti zahŕňajú oba návrhy, pričom rúrkové jednotky vydržia 15-20 rokov a regeneračné jednotky vyžadujúce pravidelnú výmenu tesnení každých 5-7 rokov.

2. Porovnanie typov predhrievačov vzduchu – rúrkové vs. regeneračné konštrukcie

Nižšie uvedená tabuľka porovnáva kľúčové charakteristiky dvoch hlavných kotol s predhrievačom vzduchu konfigurácie. Údaje založené na skúsenostiach z praxe ASME PTC 4.3 a Jiangsu Shineng.

Tabuľka 1: Porovnanie konštrukcií rúrkových a regeneračných predhrievačov vzduchu
Parameter Rúrkový predhrievač vzduchu Regeneračný predhrievač vzduchu
Účinnosť prenosu tepla (%) 55 – 70 % 70 – 85 %
Miera úniku vzduchu (%) 1 – 3 % 5 – 12 %
Typická stopa Stredné až veľké Kompaktný
Frekvencia údržby Nízka (čistiace trubice) Mierne (nastavenie tesnenia)
Účinnosť rekuperácie tepla – predhrievač vzduchu v konštrukciách kotlov Žiadny predhrievač vzduchu (základná hodnota) 0% zotavenie Rúrkový predhrievač vzduchu 55 – 70 % Regeneračný predhrievač vzduchu 70 – 85 % Vyššia rekuperácia tepla priamo znižuje spotrebu paliva. Údaje z OEM referencií Jiangsu Shineng a kotla.

Analýza vodorovných pruhov: Tabuľka ilustruje schopnosť rekuperácie tepla rôznych kotol s predhrievačom vzduchu konfigurácie. Kotol bez predhrievača vzduchu získava nulové odpadové teplo zo spalín. Rúrkový Čína predhrievač vzduchu spalín konštrukcie získavajú 55-70% dostupného tepla, čím znižujú teplotu spalín o 130-170°C. Regeneračné predhrievače vzduchu dosahujú 70-85% regeneráciu, čím ďalej znižujú teplotu výfukových plynov na 90-120°C. Pre uhoľnú elektráreň s výkonom 200 MW, modernizácia z rúrkovej na regeneračnú predhrievač vzduchu v kotle zvyšuje rekuperovaný tepelný výkon približne o 3,2 MW, čím ušetrí 8 200 ton uhlia ročne. Regeneračné jednotky však majú vyšší únik vzduchu (5 – 12 %), čo mierne kompenzuje zvýšenie účinnosti. Ako skúsený výrobca kotlového predhrievača vzduchu , Jiangsu Shineng pomáha klientom vybrať optimálny typ na základe typu paliva, veľkosti kotla a možností údržby. Pre kotly na biomasu a kotly na energetické využitie odpadu sa uprednostňujú rúrkové konštrukcie z dôvodu nižšej náchylnosti na zanášanie.

3. Nárast účinnosti kotla vs. teplota predhrievania spaľovacieho vzduchu

Vzťah medzi teplotou predohrevu vzduchu a účinnosťou kotla je dobre známy. Čiarový graf nižšie ukazuje zvýšenie účinnosti v porovnaní s prevádzkou so studeným vzduchom (základná hodnota 25°C) pre typický priemyselný vodnorúrkový kotol spaľujúci zemný plyn.

Zisk účinnosti kotla vs. teplota predohrevu spaľovacieho vzduchu 50°C 150 °C 250 °C 300°C Zvýšenie účinnosti kotla (% bodov) Teplota predohrevu spaľovacieho vzduchu (°C) 4,8 % pri 200 °C 7,2 % pri 300 °C

Interpretácia čiarového grafu: Krivka ukazuje, že zvýšenie teploty spaľovacieho vzduchu prináša takmer lineárne zvýšenie účinnosti pre typické kotol s predhrievačom vzduchu systémov. Predohrev vzduchu z 25°C na 150°C zlepšuje účinnosť kotla asi o 4,1 percentuálneho bodu. Pri 200 °C (bežné pre rúrkové Čínsky predhrievač vzduchu dizajn), zvýšenie účinnosti dosahuje 4,8 %. Regeneračný dodávateľ predhrievača vzduchu systémy dosahujúce predohrev 280-300°C prinášajú zisky 6,8-7,2 percentuálneho bodu. V prípade parného kotla s výkonom 50 t/h prevádzkovaného 8 000 hodín ročne každé zvýšenie účinnosti o 1 % ušetrí približne 1 200 metrických ton ekvivalentu uhlia. Preto 7% zisk z inštalácie an predhrievač vzduchu v kotle znižuje ročné náklady na palivo o viac ako 350 000 USD (na základe 80 USD/tona uhlia). Krivka tiež ukazuje klesajúce návraty nad 320 °C v dôsledku vyšších teplôt komína potrebných na zabránenie kondenzácii kyseliny. Jiangsu Shineng optimalizuje úrovne predhrievania na základe obsahu síry v palive, aby sa zabránilo korózii za studena.

4. Úspora paliva podľa výkonu kotla – vplyv inštalácie predhrievača vzduchu

Ako a výrobca kotlového predhrievača vzduchu , Jiangsu Shineng poskytuje údaje o úsporách paliva v rôznych veľkostiach kotlov. Stĺpcový graf zobrazuje ročné úspory uhlia (tony/rok) dosiahnuté inštaláciou vysokoúčinnej rúrky Čína predhrievač vzduchu spalín (za predpokladu 200°C predohrevu, 8 000 prevádzkových hodín).

Ročné úspory uhlia z predhrievača vzduchu v kotli (tony/rok) 2 800 20 t/h 6 400 50 t/h 12 600 100 t/h 21 500 200 t/h Úspora založená na 5,5 % zvýšení účinnosti, 8 000 hodín/rok, uhlie HHV 25 MJ/kg

Štatistiky stĺpcového grafu: Inštalácia an kotol s predhrievačom vzduchu systém prináša značné úspory paliva úmerné kapacite kotla. Priemyselný kotol s výkonom 20 ton za hodinu (t/h) ušetrí ročne 2 800 ton uhlia. Stredne veľké jednotky s výkonom 50 t/h (bežné v aplikáciách procesnej pary) ušetria 6 400 ton/rok. Veľké úžitkové kotly s výkonom 100 t/h ušetria ročne 12 600 ton, kým energetické kotly s výkonom 200 t/h ušetria 21 500 ton uhlia ročne. Pri súčasných cenách uhlia (približne 120 USD/tona) je kotol s výkonom 200 t/h dodatočne vybavený Čínsky predhrievač vzduchu dosahuje ročné úspory 2,58 milióna dolárov. Doba návratnosti pre an dodávateľ predhrievača vzduchu inštalácia sa zvyčajne pohybuje od 8 do 18 mesiacov v závislosti od využitia kotla. Navyše, emisie CO₂ klesnú približne o 2,7 tony na tonu ušetreného uhlia, čo znamená, že kotol s výkonom 200 t/h zníži emisie o 58 000 ton CO₂ ročne – čo zodpovedá vysadeniu 950 000 stromov. Jiangsu Shineng's výrobca kotlového predhrievača vzduchu konštrukcie obsahujú materiály odolné voči korózii (smalt alebo nehrdzavejúca oceľ) pre palivá s vysokým obsahom síry.

5. Technické výhody – kotol s predhrievačom vzduchu vs

Radarová tabuľka porovnáva päť výkonnostných ukazovateľov pre kotol vybavený predhrievač vzduchu v kotli oproti základnému kotlu bez predohrevu. Údaje z 50 priemyselných zariadení.

S predhrievačom vzduchu Bez predhrievača vzduchu Účinnosť kotla Náklady na palivo emisie CO₂ Stabilita plameňa Riziko korózie

Hodnotenie radarovej mapy: Modrý polygón (kotol s Čína predhrievač vzduchu spalín ) ukazuje jasné výhody vo všetkých metrikách. Účinnosť kotla sa zlepšuje z 5/10 na 9/10. Náklady na palivo sú výrazne nižšie (8/10 oproti 3/10). Emisie CO₂ na jednotku pary sa znížia o 35 – 40 % (9/10 oproti 4/10). Stabilita plameňa sa dramaticky zlepšuje s predhriatym vzduchom, najmä pre palivá nízkej kvality (8/10 oproti 4/10). Existuje však mierny kompromis: riziko korózie na studenom konci (výstup predhrievača vzduchu) sa mierne zvyšuje (7/10 oproti 6/10), keď teplota spalín klesne pod rosný bod kyseliny. Ako špecialista dodávateľ predhrievača vzduchu , Jiangsu Shineng zmierňuje toto riziko pomocou materiálov odolných voči korózii (kortenová oceľ, smaltovaný náter alebo nehrdzavejúca oceľ) a udržiava výstupnú teplotu spalín nad 120 °C pre palivá s obsahom síry do 1 %. Pre biomasu a čistý zemný plyn sú možné výstupné teploty až 90 °C, čím sa maximalizuje účinnosť. Celkovo možno povedať, predhrievač vzduchu v kotle poskytuje presvedčivé čisté výhody pre prakticky všetky priemyselné a úžitkové aplikácie.

6. Prečo si vybrať Jiangsu Shineng ako výrobcu predhrievača vzduchu do kotla

  • Osvedčená odbornosť: Od roku 2005 dodal Jiangsu Shineng viac ako 320 kotol s predhrievačom vzduchu systémy pre uhoľné chemické, metalurgické, energetické závody a závody na výrobu syntetického amoniaku.
  • Zákazkové inžinierstvo: K dispozícii sú rúrkové, rebrované a regeneračné konštrukcie. Veľkosti od 10 t/h do 2 000 t/h výkon kotla.
  • Riešenie korózie: Rúrky potiahnuté smaltom, nehrdzavejúca oceľ (304/316L) a zliatiny na báze niklu pre palivá s vysokým obsahom síry alebo chlóru.
  • Vlastná výroba: Vývoj tepelných trubíc, spájkovanie niklom a výroba tlakových nádob pod jednou strechou zaisťuje kontrolu kvality.
  • Globálne referencie: Vyvážané do juhovýchodnej Ázie, Stredného východu, Afriky a Južnej Ameriky. Všetky jednotky certifikované podľa ASME, GB alebo PED.

Jiangsu Shineng's Čínsky predhrievač vzduchu systémy sú navrhnuté pre minimálnu údržbu a maximálnu dobu prevádzkyschopnosti. Naše rúrkové predhrievače sú vybavené špirálovito rebrovanými rúrkami, ktoré zväčšujú povrch prenosu tepla o 300 – 500 % a zároveň odolávajú hromadeniu sadzí. Výkonnostné testy na mieste dôsledne preukazujú výstupné teploty spalín v rozmedzí ±8 °C projektovaných hodnôt.

7. Často kladené otázky o predhrievačoch vzduchu v kotloch

Q1: Aká je typická výstupná teplota spalín s predhrievačom vzduchu?

Pre správne navrhnuté kotol s predhrievačom vzduchu systému, výstupná teplota spalín sa pohybuje od 120 °C až 160 °C pre kotly na uhlie (aby sa zabránilo korózii rosného bodu kyseliny) a 90-120°C pre jednotky spaľujúce zemný plyn. Bez predhrievača vzduchu sú výstupné teploty typicky 250-350 °C, čo predstavuje značné plytvanie energiou.

Q2: Ako často potrebuje predhrievač vzduchu čistenie?

Intervaly údržby závisia od typu paliva. V prípade zemného plynu môže byť potrebné čistenie vždy 2-3 roky . Pre uhlie alebo biomasu (vyšší obsah popola) sa systémy fúkania sadzí odporúčajú týždenne alebo denne. Jiangsu Shineng ako a výrobca kotlového predhrievača vzduchu poskytuje integrované dúchadlá sadzí (para alebo stlačený vzduch), ktoré udržujú teplovýmenné plochy čisté a predlžujú prevádzkové doby medzi manuálnymi kontrolami.

Q3: Dá sa predhrievač vzduchu dodatočne namontovať na existujúci kotol?

áno. Dodatočné vybavenie an predhrievač vzduchu v kotle na existujúci systém je bežným energeticky úsporným upgradom. Jiangsu Shineng vykonáva hodnotenia lokality, analýzu spalín a konštrukčné integračné inžinierstvo. Typická dodatočná inštalácia trvá 2-4 týždne počas plánovanej odstávky kotla. Doba návratnosti pre väčšinu priemyselných kotlov je 12 až 24 mesiacov , čo z neho robí jedno z nákladovo najefektívnejších dostupných opatrení energetickej účinnosti. $
