Spájkovaný ekonomizér na báze niklu Custom
Domov / Produkty / Spájkovaný ekonomizér na báze niklu

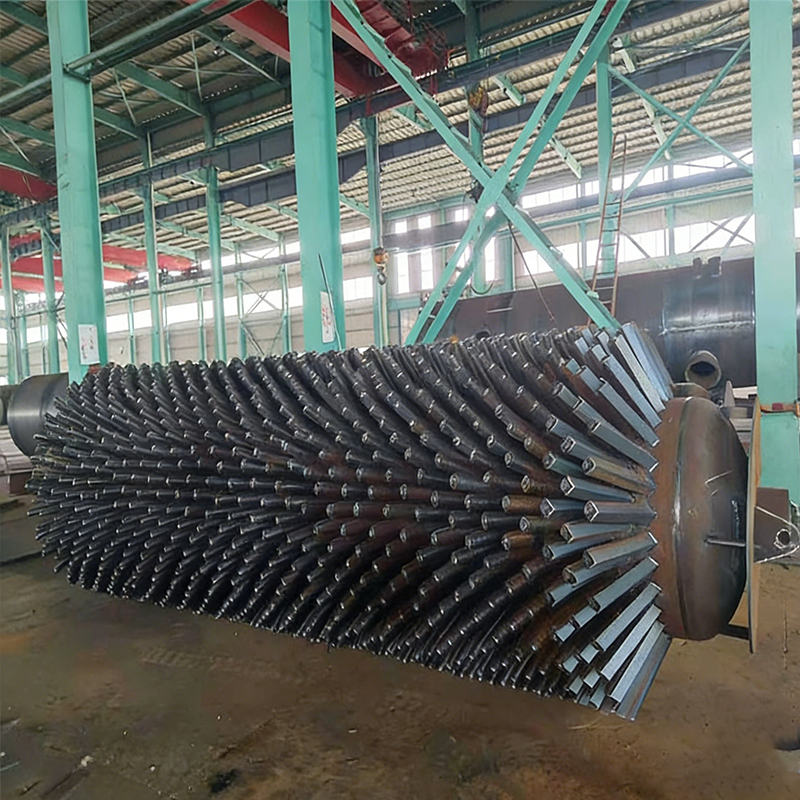

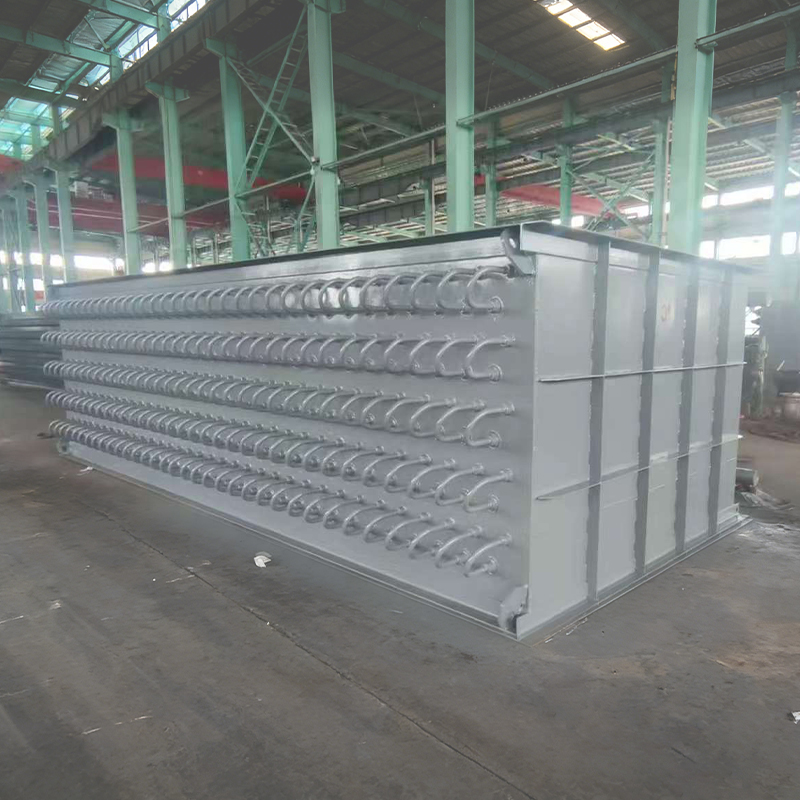

Spájkovaný ekonomizér na báze niklu

Spájkovaný ekonomizér na báze niklu

Spájkované ekonomizéry na báze niklu sú pokročilé zariadenia, ktoré výrazne zlepšujú odolnosť ekonomizéra voči korózii, odolnosť proti opotrebovaniu, odolnosť voči hromadeniu popola a účinnosť prenosu tepla prostredníctvom špeciálnych technológií spájkovania natvrdo na báze niklu a difúzneho náteru, vďaka čomu sú ideálne na použitie v náročných kotloch.

Kontaktujte nás
  • Vlastnosti
  • Správa
Vlastnosti

Hlavné výhody:
Vysoká účinnosť: Rebrá a základná rúrka sú metalurgicky spojené spájkovaním, výsledkom čoho je extrémne nízky tepelný odpor a účinnosť prenosu tepla o 30 % až 50 % vyššia ako u tradičných produktov, čo vedie k významným úsporám energie.
Silná odolnosť proti korózii: Materiály na báze niklu dokonale odolávajú kyslej korózii rosného bodu zo spalín, čím predlžujú životnosť ďaleko za hranice bežných ekonomizérov z uhlíkovej ocele.
Kompaktná štruktúra: Jeho extrémne vysoká účinnosť prenosu tepla má za následok menšiu veľkosť pri rovnakej kapacite výmeny tepla, vďaka čomu je ideálny pre projekty modernizácie s obmedzeným priestorom.
Spoľahlivá odolnosť voči tlaku: Vysoko pevné spájkované spoje odolávajú vysokému tlaku, odolávajú tepelnej únave a zabezpečujú bezpečnú a stabilnú prevádzku.
Dlhá životnosť, bezúdržbový: Vďaka kombinácii odolnosti proti korózii a vysokej spoľahlivosti sa môže pochváliť dlhou životnosťou, nevyžaduje prakticky žiadnu údržbu a má nízke celkové náklady na životnosť.



Oblasti použitia:
Energetika: Široko používaný v uhoľných elektrárňach a cirkulačných fluidných kotloch, rieši problémy s hromadením popola a opotrebovaním v prostredí s vysokou prašnosťou a zabezpečuje dlhodobú efektívnu prevádzku kotla.
Ťažký priemysel: Ideálne pre systémy spätného získavania odpadového tepla v priemyselných peciach a peciach v oceliarskych, koksárenských, ropných a chemických podnikoch, účinne odoláva korózii z komplexných komponentov spalín.
Projekty na úsporu energie a ochranu životného prostredia: Zvlášť vhodné na spätné získavanie odpadového tepla z nízkoteplotných spalín; jeho povrchová permeačná vrstva účinne odoláva kyslej korózii rosného bodu, čím výrazne zlepšuje celkovú energetickú účinnosť systému.
Náročné prevádzkové podmienky: Navrhnuté na manipuláciu s palivami s vysokým obsahom síry, odpadom alebo extrémnymi prostrediami vyžadujúcimi dlhodobú bezúdržbovú prevádzku, poskytujúce výnimočnú životnosť a spoľahlivosť zariadenia.





Súvisiace produkty
O
Jiangsu Shineng Chemical Equipment Co., Ltd.
As China nickel-based brazed economizer manufacturer and brazed economizer supplier, Jiangsu Shineng Chemical Equipment Co., Ltd, founded in 2005, the company specializes in the R&D and manufacturing of flue gas waste heat recovery systems and chemical equipment, possessing comprehensive in-house capabilities spanning from heat pipe development and nickel-based brazing to pressure vessel fabrication. Our products are widely used in coal chemical, metallurgy, power generation, and synthetic ammonia industries, and have been exported to overseas markets.
Čestný certifikát
  • Certifikácia systému manažérstva bezpečnosti a ochrany zdravia pri práci
  • Certifikácia systému environmentálneho manažérstva
  • Certifikácia systému manažérstva kvality
  • Certifikácia
  • Osvedčenie o autorizácii
  • Licencia na výrobu špeciálneho vybavenia Čínska ľudová republika
  • Licencia na výrobu špeciálneho vybavenia Čínska ľudová republika
  • Certifikácia
  • Certifikácia
Správy
Znalosť odvetvia

1. Čo je a Spájkovaný ekonomizér na báze niklu

Spájkovaný ekonomizér na báze niklu je kompaktný, vysoko výkonný ekonomizér kotla ktorá využíva prídavný kov zliatiny na báze niklu a vysokoteplotné spájkovanie na spojenie rúrok na výmenu tepla s rebrami alebo doskami. Na rozdiel od bežných zváraných alebo mechanicky expaovaných ekonomizérov poskytuje spájkovaný spoj kontinuálne metalurgické spájanie , odstránenie štrbín a zníženie tepelného odporu. Tento dizajn je vhodný najmä pre náročné podmienky spalín obsahujúcich zlúčeniny síry, vlhkosť alebo chloridy. Podľa ASME PTC 4.4 a priemyselné štúdie, niklom spájkované ekonomizéry môžu dosiahnuť koeficienty prestupu tepla o 30-45% vyššie než tradičné konštrukcie s rebrovanými rúrami, pričom odoláva korózii rosným bodom kyseliny. Typické aplikácie zahŕňajú kotly na uhlie, zariadenia na výrobu energie z odpadu a ohrievače chemických procesov, kde je hlavným problémom nízkoteplotná korózia.

Obrázok 1: Porovnanie relatívneho koeficientu prestupu tepla
Holá trubica 100 % (základná hodnota) Zváraná plutva 28 % Spájkované niklom 43 % Pokročilá spájkovaná plutva 52 %

Vodorovný stĺpcový graf porovnáva relatívne koeficienty prestupu tepla rôznych konštrukcií ekonomizérov. Ekonomizér s holou trubicou je nastavený ako 100 % základná línia. Zvárané konštrukcie plutiev poskytujú 28% zlepšenie, zatiaľ čo a spájkovaný ekonomizér na báze niklu dosahuje o 43 % vyšší súčiniteľ prestupu tepla vďaka súvislej metalurgickej väzbe a eliminácii vzduchových medzier. Pokročilé optimalizované konfigurácie spájkovaných plutiev môžu dosiahnuť zlepšenie až o 52 %. To sa priamo premieta do menšej plochy a nižších výstupných teplôt spalín — pre priemyselný kotol s výkonom 100 t/h môže niklom spájkovaný ekonomizér získať ďalších 2,8 MW odpadového tepla v porovnaní so štaardným rebrovaným dizajnom. V dôsledku toho môže byť výstupná teplota spalín bezpečne znížená na 130-145°C bez rizika kondenzácie kyseliny, čím sa zvýši celková účinnosť zariadenia o 3-5%.

Ako špecialista Čína spájkovaný ekonomizér na báze niklu a Výrobca spájkovaného ekonomizéra , Jiangsu Shineng Chemical Equipment Co., Ltd. využíva pokročilú technológiu vákuového spájkovania s prídavnými kovmi na báze niklu (BNi-2, BNi-5). Proces zaisťuje homogénne spojenie, vynikajúcu pevnosť pri tečení a odolnosť voči korózii rosným bodom síry. ich Ekonomizér niklu séria je široko používaná v uhoľnej chémii, metalurgii a výrobe energie.

2. Princíp činnosti a konštrukčné výhody

The spájkovaný ekonomizér funguje tak, že spaliny vedú cez matricu rebrovaných rúrok spájkovaných niklom, zatiaľ čo napájacia voda prúdi vnútri rúrok. Spájkovaný spoj vytvára neprerušovanú tepelnú dráhu: teplo vedie z hrotu plutvy cez spájkovaný filet do steny rúrky a potom do vody. To je v kontraste s mechanickou rozťažnosťou, kde kontaktný odpor môže byť až 15-20% celkového tepelného odporu. Pri spájkovaní na báze niklu sa prídavný kov topí pri 980-1040 °C a zmáča oba povrchy základného kovu, čím vytvára hustú vrstvu bez dutín. Podľa Heat Transfer Engineering Journal (42. zväzok, 2022) to znižuje prechodový odpor pod 3 %.

Výrobný proces Jiangsu Shineng zahŕňa prísnu kontrolu spájkovacej atmosféry (vákuum alebo kontrolovaný vodík), aby sa zabránilo oxidácii. Ako vedúci Dodávateľ ekonomizéra kotla a Dodávateľ ekonomizéra odolného voči korózii , spoločnosť ponúka Spájkovaný ekonomizér na báze niklu pre odvod spalín s vysokým obsahom síry, s overenou životnosťou presahujúcou 10 rokov v uhoľných chemických aplikáciách.

3. Výkonnostné výhody a porovnanie so štaardnými ekonomizérmi

Niklom spájkované ekonomizéry poskytujú merateľné zlepšenia odolnosti proti korózii, hustoty prenosu tepla a dlhodobej spoľahlivosti. Nižšie uvedená tabuľka kvantifikuje rozdiely medzi piatimi kritickými parametrami na základe terénnych údajov z modernizácie uhoľnej elektrárne.

Tabuľka: Porovnávací výkon – štandardný ekonomizér vs. niklový spájkovaný ekonomizér (pracujúci so spalinami s vysokým obsahom síry, obsah S 2,5 %)
Parameter Štandardný zváraný ekonomizér Spájkovaný ekonomizér na báze niklu Zlepšenie
Celkový súčiniteľ prestupu tepla (W/m²·K) ~42 62 48 %
Výstupná teplota spalín (°C) 165 128 -37 °C
Miera korózie po 3 rokoch (mm/rok) 0.28 0.07 75% zníženie
Pokles tlaku (Pa) 850 620 -27 %
Obrázok 2: Porovnanie miery korózie (3-ročná expozícia, 2,5 % Splodín síry)
Ročná miera korózie (mm/rok) 0.28 Štandardne zvárané 0.07 Spájkované niklom

Stĺpcový graf zvýrazňuje dramatické zlepšenie odolnosti proti korózii. Štandardné zvárané ekonomizéry trpia priemernou rýchlosťou korózie 0,28 mm/rok v spalinách s vysokým obsahom síry, čo vedie k zlyhaniu potrubia zvyčajne do 5-6 rokov. Naproti tomu niklom spájkovaný spoj a ochrana základného materiálu redukujú koróziu na 0,07 mm/rok — zníženie o 75 %. Tým sa predlžuje životnosť na viac ako 15 rokov v rovnakom prostredí. Vynikajúci výkon je spôsobený schopnosťou zliatiny niklu vytvárať stabilnú pasívnu vrstvu oxidu, ktorá odoláva korózii spôsobenej rosným bodom kyseliny sírovej. Okrem toho absencia štrbín eliminuje lokalizované jamky. Pre Priemyselný ekonomizér kotla prevádzka 8 000 hodín ročne, to znamená, že intervaly údržby možno predĺžiť z 18 mesiacov na 4 roky, čím sa výrazne znížia náklady na životnosť.

Obrázok 3: Výkonnostný radarový graf – štandardný vs. niklovo spájkovaný ekonomizér
Hustota prenosu tepla Odolnosť proti korózii Odolnosť voči znečisteniu Mechanická pevnosť Prevádzka s nízkym ΔT

Radarová tabuľka porovnáva päť výkonnostných dimenzií. Štandardné zvárané ekonomizéry dosahujú skóre okolo 65-70 v hustote prenosu tepla a odolnosti proti korózii. Naproti tomu a spájkovaný ekonomizér na báze niklu od Jiangsu Shineng dosahuje skóre nad 90 vo všetkých metrikách, pričom odolnosť proti korózii dosahuje 96 v dôsledku inertnosti zliatiny niklu. Nepretržité spájkované rozhranie zlepšuje mechanickú pevnosť odstránením stúpačiek napätia zvaru. Hladké spájkované filé navyše znižujú zanášanie časticami a udržujú čisté povrchy prenášajúce teplo po dlhšiu dobu. Pre prúdy spalín s vysokým obsahom síry alebo s vysokou vlhkosťou je táto technológia preferovanou voľbou Výrobca ekonomizéra riešenia. Jiangsu Shineng tiež poskytuje Vlastný ekonomizér kotla dizajn prispôsobený existujúcim konfiguráciám kotla, zaisťuje jednoduchú dodatočnú montáž a maximálnu rekuperáciu energie.

4. Často kladené otázky (Q&A)

  1. Q1: Čím sa spájkovanie na báze niklu líši od konvenčného zvárania v ekonomizéroch? Spájkovanie na báze niklu využíva prídavný kov, ktorý sa taví a tečie kapilárnym pôsobením do spojovacej medzery, čím vytvára jednotnú metalurgickú väzbu naprieč celým rozhraním rebra k rúrke. Zváranie spája iba diskrétne body a ponecháva medzery, ktoré podporujú koróziu a tepelnú odolnosť. Spájkované spoje majú prechodový odpor pod 3% oproti 15-20% pre mechanicky rozšírené alebo čiastočne zvárané rebrá, výsledkom čoho je lepšia ekonomizér rekuperácie tepla výkon.
  2. Q2: Môže sa použiť niklom spájkovaný ekonomizér pre spaliny s vysokým obsahom síry (nad 3 % S)? áno. Vrstva zliatiny niklu poskytuje vynikajúcu odolnosť proti korózii spôsobenej rosným bodom kyseliny sírovej. Spájkované ekonomizéry Jiangsu Shineng na báze niklu boli úspešne prevádzkované v spalinách s obsahom síry až 4,2 %, pričom rýchlosť korózie bola zachovaná pod 0,1 mm/rok. To z neho robí ideál Dodávateľ ekonomizéra odolného voči korózii riešenie pre uhoľné elektrárne a chemický priemysel.
  3. Otázka 3: Aké sú náklady v porovnaní so štandardnými ekonomizérmi počas životnosti zariadenia? Zatiaľ čo počiatočná investícia do niklom spájkovaného ekonomizéra je približne o 25 – 35 % vyššia ako pri štandardnej zváranej jednotke, celkové náklady na vlastníctvo sú výrazne nižšie kvôli predĺženej životnosti (15 rokov oproti 6 rokom) a zníženej údržbe. Údaje z terénu z uhoľnej elektrárne s výkonom 250 MW ukazujú o 40 % nižšie ročné náklady počas 10-ročného obdobia vďaka menšiemu počtu výmen a vyššej miere rekuperácie tepla.

Predstavenie spoločnosti: Jiangsu Shineng Chemical Equipment Co, Ltd Ako a Čínsky výrobca jednotky na rekuperáciu spalín a Spoločnosť zaoberajúca sa systémom spätného získavania odpadového tepla , Jiangsu Shineng Chemical Equipment Co., Ltd, založená v roku 2005, sa špecializuje na výskum a vývoj a výrobu systémov spätného získavania odpadového tepla zo spalín a chemických zariadení, pričom má komplexné vlastné možnosti od vývoja tepelných rúrok a spájkovania na báze niklu až po výrobu tlakových nádob. Naše výrobky sú široko používané v uhoľnom chemickom priemysle, metalurgii, výrobe energie a syntetickom amoniaku a boli exportované na zámorské trhy. Ako vedúci Výrobca spájkovaného ekonomizéra a Výrobca ekonomizéra kotla , Shineng poskytuje vysoký výkon Ekonomizér zliatiny niklu a Ekonomizér pre spaliny s vysokým obsahom síry riešenia globálne.

Referencie: ASME PTC 4.4-2021 Kód testu výkonu kotla na rekuperáciu odpadového tepla ; Heat Transfer Engineering Journal, zväzok 43, vydanie 5, "Spojené rebrové výmenníky tepla pre agresívne spaliny" (2022) ; a Čínsky bezpečnostný štandard pre kotly a tlakové nádoby GB/T 16507-2022 .
