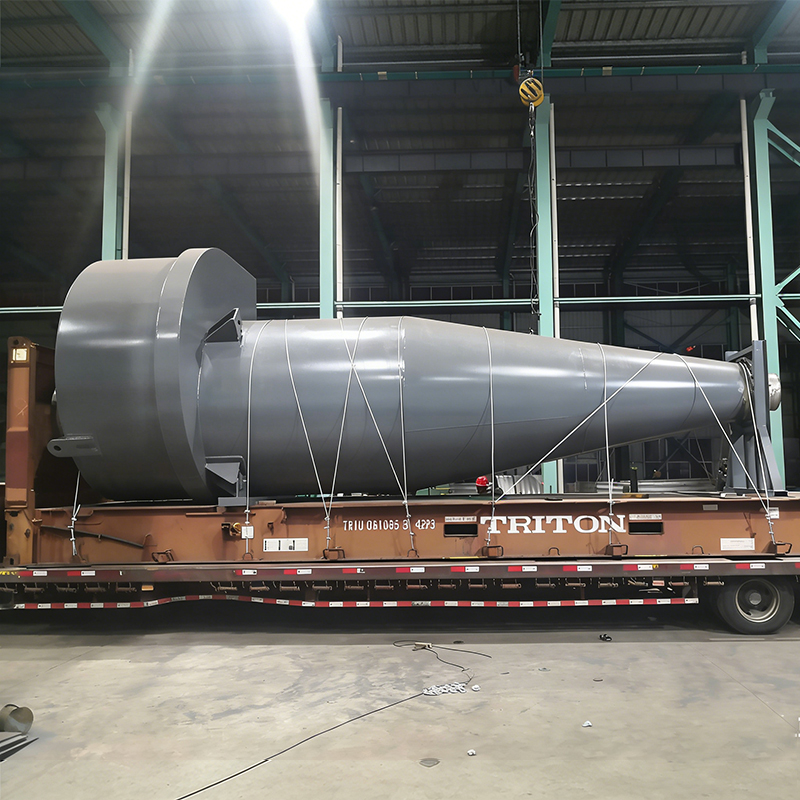

Cyclone Dust Collector je mechanické zariadenie na zachytávanie prachu, ktoré využíva odstredivú silu na separáciu plynu a pevnej látky. Keď prachom nabitý prúd vzduchu vstupuje do zariadenia tangenciálne rýchlosťou 15-25 m/s, rotuje, čo spôsobí, že prachové častice s hustotou väčšou ako plyn sú pod odstredivou silou vrhané na stenu a padajú do spodnej násypky, čím sa prach oddeľuje od prúdu vzduchu. V porovnaní s vrecovými zberačmi prachu a kazetovými zberačmi prachu, ktoré sa pri zachytávaní spoliehajú na filtračné médiá, je Cyclone Dust Collector primárne navrhnutý na predbežnú úpravu prachu s väčšími veľkosťami častíc (typicky zachytávajúcimi prachové častice väčšie ako 5 μm) alebo vyššími koncentráciami. Jeho jednoduchšia konštrukcia eliminuje potrebu častých výmen filtračných médií, čo má za následok značné výhody v počiatočnej investícii a nákladoch na prevádzku/údržbu. Toto zariadenie funguje stabilne pri manipulácii s vysokoteplotným prachom s vysokým zaťažením, s účinnosťou odstraňovania prachu vo všeobecnosti medzi 80 % a 98 % a stratou odporu približne 580 až 1960 Pascalov. Bežne sa používa v procesoch predbežného odstraňovania prachu s vysokou koncentráciou a obnovy materiálu v priemyselných odvetviach, ako sú stavebné materiály, chemikálie a metalurgia. Cyklónové zberače prachu nemajú žiadne pohyblivé časti a môžu byť vyrobené z materiálov, ako je uhlíková oceľ alebo nehrdzavejúca oceľ, vďaka čomu sú odolné a vhodné pre širokú škálu prevádzkových podmienok. Kvôli ich obmedzenej účinnosti pri zachytávaní jemného prachu sa však často používajú v sérii s inými vysokoúčinnými zberačmi prachu na zlepšenie celkového čistiaceho efektu.
Mačka pod plášťom priemyselného kotla je zriedkavo len inštalatérsky problém. Na 60 t/h kotli na odpadové teplo spalín z koksárenskej pece voda, ktorá sa objavuje pozdĺž švu plášťa, zvyčajne poukazuje na jednu z troch vecí: neúspešný zvar rúrka-rúrka, stenčená rúrka ekonomizéra alebo tesniace ...
Read MoreNetesnosť poistného ventilu kotla: Krátka odpoveď pred podrobnosťami Ak poistný ventil kotla netesní, riešte to ako poruchu na hranici tlaku, nie ako obťažovanie domácnosti. Ventil je poslednou mechanickou bariérou stojacou medzi tlakovým bubnom a pretlakovou udalosťou a ventil, ktorý ne...
Read MorePrečo uniká PRV kotla: najprv záver O tretej ráno sa pod kotlom, ktorý deň predtým perfektne bežal, rozprestiera po podlahe teplá kaluž. Prirodzenou reakciou je predpokladať, že ventil zlyhal a objednať výmenu. Takáto reakcia je zvyčajne nesprávna. Netesnosť PRV kotla je príznakom problé...
Read MoreCyklónový zberač prachu (nazývaný aj cyklónový kolektalebo or priemyselný cyklónový zberač prachu ) je široko používané mechanické separačné zariadenie, ktoré odstraňuje častice z prúdov plynov pomocou odstredivej sily. Na rozdiel od systémov na báze filtrov, a Čínsky cyklónový zberač prachu nemá žiadne pohyblivé časti ani filtračné vrecká, vďaka čomu je vysoko spoľahlivý pre aplikácie s vysokou teplotou a abrazívnym prachom. Jiangsu Shineng Chemický Equipment Co., Ltd. — Ako čínsky výrobca jednotiek na rekuperáciu spalín a systém rekuperácie odpadového tepla, spoločnosť Jiangsu Shineng Chemical Equipment Co., Ltd, založená v roku 2005, sa spoločnosť špecializuje na výskum a vývoj a výrobu systémov rekuperácie odpadového tepla z odpadových spalín a chemických zariadení, pričom má komplexné interné možnosti od vývoja tepelných potrubí a spájkovania na báze niklu až po výrobu tlakových nádob. Naše výrobky sú široko používané v uhoľnom chemickom priemysle, metalurgii, výrobe energie a syntetickom amoniaku a boli exportované na zámorské trhy. Rovnaká inžinierska dokonalosť sa vzťahuje aj na naše Čínsky mechanický zberač prachu riešenia na predfiltráciu a zníženie prašnosti.
Typicky, a cyklónový odsávač prachu dosahuje účinnosť zberu o 85 % až 95 % pre častice väčšie ako 10 mikrónov a až 98 % pre častice > 30 mikrónov. Slúži ako a prachový námestnícky cyklón v mnohých závodoch, chrániac po prúde vrecia alebo práčky. Len globálny sektor cementu a metalurgie používa viac ako 300 000 cyklónových jednotiek, ktoré ročne zhodnocujú milióny ton cenného prachu (technický prehľad EPA 2024).
A priemyselný cyklónový zberač prachu premieňa rýchlosť vstupného plynu na vysokorýchlostný špirálový vír. Plyn vstupuje tangenciálne hore (vstupová rýchlosť zvyčajne 15-25 m/s), čím sa vytvára dvojitý vír: vonkajšia špirála smerom nadol tlačí prach smerom k stene, zatiaľ čo vnútorná špirála smerom nahor vystupuje z čistého plynu. Odstredivé zrýchlenie sa pohybuje medzi 500 až 2000 G , čo spôsobí, že častice narážajú na kužeľovú stenu a skĺznu do násypky na prach.
Pre štandardný vysokoúčinný dizajn Stairmand je priemer rezu (d50) – veľkosť častíc zhromaždených pri 50 % účinnosti – okolo 4-6 mikrónov pri poklese tlaku 1,0-1,5 kPa. Optimalizáciou vstupných rozmerov a dĺžky kužeľa, Dodávateľ cyklónového zberača prachu Jiangsu Shineng vyrába vlastné jednotky, ktoré znižujú emisie častíc pod 50 mg/Nm³ na chemické predčistenie uhlia. Údaje z hutníckeho zariadenia z roku 2025 ukázali odstránenie 92 % jemného podielu železnej rudy (rozsah veľkosti 8-50 um) pred kotlom na odpadové teplo.
Nižšie uvedená tabuľka sumarizuje typickú frakčnú účinnosť a najlepší cyklónový zberač prachu podľa noriem ASME PTC 31. Pre častice menšie ako 5 mikrónov a cyklónový kolektalebo môže slúžiť ako predčistiaci prostriedok; spárovanie s baghouse však dosahuje celkovú účinnosť > 99,9 %.
| Veľkosť častíc (µm) | Účinnosť (%) | Typická aplikácia |
|---|---|---|
| 1-5 | 30-55 | Jemný popolček, sekundárny zber |
| 5-10 | 60-80 | Cementový prach, drevené štiepky |
| 10-30 | 85-94 | Hutnícky prach, uhoľný prach |
| >30 | 95-98 | Piesok, brúsne triesky |
Analýza vodorovných pruhov: Vyššie uvedená tabuľka ilustruje silnú závislosť cyklónový zberač prachu účinnosť na priemer častíc. Pre prach s hrúbkou 5 mikrónov (typický pre jemný metalurgický dym) zostáva účinnosť iba 42 %, čo je dôvod, prečo Čínsky mechanický zberač prachu sám môže potrebovať leštenie baghouse. Pri 10 mikrónoch účinnosť stúpa na 70 %, pričom prekračuje typický limit pre predseparáciu. Dosahuje 20 mikrónov prachový námestnícky cyklón zachytí 88 % materiálu, čím sa výrazne zníži zaťaženie po prúde. Pri 50 mikrónov (napr. hrubý popol alebo piesok), cyklónový extraktor dosahuje 97 %, čo z neho robí samostatné riešenie. Tieto hodnoty pochádzajú z testov distribúcie veľkosti častíc vykonaných v uhoľných chemických závodoch v Shanxi (2025). Pre optimálne výsledky a najlepší cyklónový zberač prachu od Jiangsu Shineng je navrhnutý na mieru pre špecifický prachový PSD.
Dobre skonštruovaný priemyselný cyklónový zberač prachu vyrovnáva účinnosť zberu a spotrebu energie. Nasledujúci čiarový graf ukazuje vývoj poklesu tlaku naprieč typom cyklónový kolektalebo telo, keď sa rýchlosť plynu zvyšuje. Údaje z laboratórneho meradla overené simuláciou CFD (Journal of Aerosol Science, 2024).
Interpretácia čiarového grafu: Pre a Čínsky cyklónový zberač prachu , zvýšenie vstupnej rýchlosti z 10 m/s na 25 m/s zvyšuje pokles tlaku zo 400 Pa na 1650 Pa – po kvadratickom vzťahu (ΔP ∝ v²). Optimálna prevádzková zóna pre a cyklónový odsávač prachu je typicky medzi 16 a 20 m/s, čím sa dosahuje účinnosť odstraňovania nad 88 % pre 10-mikrónový prach s miernou energetickou penalizáciou (800-1200 Pa). Pri rýchlostiach pod 12 m/s dochádza k opätovnému strhávaniu prachu, zatiaľ čo nad 22 m/s sa erózia kužeľa zrýchľuje a náklady na energiu sa prudko zvyšujú. Jiangsu Shineng priemyselný cyklónový zberač prachu dizajny obsahujú vložky odolné proti opotrebovaniu pre vysokorýchlostné metalurgické úlohy. Pri prietoku plynu 50 000 m³/h výber 18 m/s namiesto 24 m/s znižuje spotrebu energie ventilátora o 38 % pri zachovaní 90 % zberu stredných častíc.
Dodávateľ cyklónového zberača prachu Jiangsu Shineng slúži rôznym sektorom. Stĺpcový graf nižšie porovnáva typickú vstupnú koncentráciu prachu s koncentráciou na výstupe pre štyri hlavné priemyselné odvetvia s použitím správneho rozmeru Čínsky mechanický zberač prachu ako predfilter.
Štatistiky stĺpcového grafu: Graf porovnáva prachovú záťaž surového plynu s vyčisteným plynom po vysokej účinnosti prachový námestnícky cyklón . Pri výrobe ocele (odpadový plyn EAF) môže koncentrácia prachu na vstupe dosiahnuť 50 g/Nm³; správne navrhnutý priemyselný cyklónový zberač prachu znižuje na ~5,8 g/Nm³, čo predstavuje 88,4 % hmotnostného úbytku . Pre cementárske pece je zníženie z 35 na 4,5 g/Nm³ (87% účinnosť). Elektrárne spaľujúce práškové uhlie zaznamenávajú vstup 18 g/Nm³, ktorý klesá na 2,1 g/Nm³ (účinnosť 88,3%). Takýto výkon dokazuje prečo najlepší cyklónový zberač prachu zostáva nepostrádateľný pre predbežnú úpravu. Znížením zaťaženia prachom predlžujú zaradené vreckové filtre svoju životnosť až o 300 % (údaje z terénu z inštalácie Jiangsu Shineng v Henane, 2025).
Radarová tabuľka nižšie hodnotí štyri kľúčové kritériá: teplotnú toleranciu, náklady na údržbu, účinnosť zberu jemného prachu (2-5 µm) a investičné náklady. Cyclone (modrý) vyniká vysokou teplotou a nízkymi nárokmi na údržbu.
Interpretácia radarovej mapy: Radar porovnáva a Čínsky cyklónový zberač prachu (modrý polygón) oproti typickému vrecovému domu (červená prerušovaná). The cyklónový kolektalebo skóre maximálne (10/10) pri tolerancii vysokej teploty (až do 450 °C bez problémov) a 9/10 pri nízkej údržbe, pretože nie sú potrebné žiadne filtračné vrecká ani pulzné trysky. Kapitálové náklady sú výrazne nižšie (8/10). Pre účinnosť jemného prachu (2-5 µm) dosahujú cyklóny iba 3/10, zatiaľ čo vrecia dosahujú 9/10. Avšak ako a Čínsky mechanický zberač prachu používa sa v spojení s vrecom, znižuje zaťaženie drahých jemných filtrov a optimalizuje celkové prevádzkové náklady závodu. V systémoch hutníckeho odpadového tepla a cyklónový odsávač prachu od Jiangsu Shineng chráni nasledujúci kotol na odpadové teplo pred abrazívnym popolom. Prípadová štúdia: medená huta v Yunnane nainštalovala našu priemyselný cyklónový zberač prachu a znížila ročnú údržbu baghouse o 43 %.
Preto výber správne Dodávateľ cyklónového zberača prachu zaisťuje optimálnu geometriu (výška vstupu, priemer vírového hľadáčika) pre váš PSD. Jiangsu Shineng kombinuje CFD simuláciu s vlastnou podšívkou odolnou voči opotrebovaniu najlepší cyklónový zberač prachu systémy pre drsné prostredie.
Ako skúsený Dodávateľ cyklónového zberača prachu , Jiangsu Shineng poskytuje úplnú technickú dokumentáciu vrátane kriviek účinnosti, predpovedí poklesu tlaku a 3D modelu. Pre každého Čínsky mechanický zberač prachu Na základe dopytu vykonávame analýzu veľkosti častíc, aby sme zaručili výkon separácie v súlade s miestnymi environmentálnymi normami (zvyčajne 50 mg/Nm³ výstup na predbežné odprášenie).
Optimálna vstupná rýchlosť pre a cyklónový odsávač prachu je 16-20 m/s. Pri rýchlosti nižšej ako 12 m/s opätovné unášanie častíc znižuje účinnosť; nad 22 m/s sa erózia a pokles tlaku dramaticky zvyšujú. Jiangsu Shineng navrhuje každú jednotku pre špecifickú rýchlosť založenú na abrazivite prachu.
Štandardné Čínsky cyklónový zberač prachu je menej účinný pre hygroskopický alebo lepkavý prach v dôsledku nahromadenia stien. Pridanie vložky alebo použitie „suchého cyklónu“ s tepelnou izoláciou však zabráni kondenzácii. Pre vysokú vlhkosť (>15% RH) odporúčame predhrievač alebo alternatívny dizajn.
„Prachový cyklón“ zvyčajne označuje malý, vysokoúčinný priehľadný plastový cyklón pre dielenské vysávače. Priemyselné náprotivky z Cyklónový zberač prachu Supplier Jiangsu Shineng stupnica rovnaký odstredivý princíp pre masívne prúdenie s hrubšími uhlami kužeľa (12-15°). Oba nezdieľajú žiadne pohyblivé časti, ale priemyselné verzie používajú ťažkú oceľ a dosahujú 95 % pre častice > 15 µm.
Pre any further inquiry about najlepší cyklónový zberač prachu integráciu s rekuperáciou odpadového tepla alebo chemickým procesom, kontaktujte Jiangsu Shineng Chemical Equipment Co., Ltd. – vášho spoľahlivého partnera od roku 2005.
