Plášťový a rúrkový výmenník tepla je typický a univerzálny priemyselný výmenník tepla. Jeho jadro sa skladá z veľkého plášťa (strana plášťa), v ktorom je uložený zväzok rúrok, a mnohých rúrok (na strane rúrok) uzavretých v plášti. Dve tekutiny pri rôznych teplotách prúdia na strane plášťa a na strane rúrky, pričom efektívne vymieňajú teplo cez steny kovovej rúrky, aby sa dosiahol účel ohrevu, chladenia alebo kondenzácie.
Mačka pod plášťom priemyselného kotla je zriedkavo len inštalatérsky problém. Na 60 t/h kotli na odpadové teplo spalín z koksárenskej pece voda, ktorá sa objavuje pozdĺž švu plášťa, zvyčajne poukazuje na jednu z troch vecí: neúspešný zvar rúrka-rúrka, stenčená rúrka ekonomizéra alebo tesniace ...
Read MoreNetesnosť poistného ventilu kotla: Krátka odpoveď pred podrobnosťami Ak poistný ventil kotla netesní, riešte to ako poruchu na hranici tlaku, nie ako obťažovanie domácnosti. Ventil je poslednou mechanickou bariérou stojacou medzi tlakovým bubnom a pretlakovou udalosťou a ventil, ktorý ne...
Read MorePrečo uniká PRV kotla: najprv záver O tretej ráno sa pod kotlom, ktorý deň predtým perfektne bežal, rozprestiera po podlahe teplá kaluž. Prirodzenou reakciou je predpokladať, že ventil zlyhal a objednať výmenu. Takáto reakcia je zvyčajne nesprávna. Netesnosť PRV kotla je príznakom problé...
Read MoreČo je a Plášťový a rúrkový výmenník tepla a ako to funguje? A plášťový a rúrkový výmenník tepla je široko používané tepelné zariadenie pozostávajúce z valcovej tlakovej nádoby (plášťa) obsahujúceho zväzok rúrok. Jedna tekutina prúdi vnútri rúrok (strana rúrky), zatiaľ čo iná tekutina prúdi okolo rúrok v plášti (strana plášťa). Teplo sa prenáša cez steny trubice a umožňuje efektívne vykurovanie, chladenie alebo kondenzáciu. Ako dôveryhodný Dodávateľ priemyselných výmenníkov tepla , Jiangsu Shineng Chemical Equipment Co., Ltd. poskytuje vysokovýkonné dizajny. Ako čínsky výrobca jednotiek na rekuperáciu spalín a spoločnosť zaoberajúca sa systémom rekuperácie odpadového tepla, Jiangsu Shineng Chemical Equipment Co., Ltd, založená v roku 2005, sa spoločnosť špecializuje na výskum a vývoj a výrobu systémov rekuperácie odpadového tepla zo spalín a chemických zariadení, pričom má komplexné interné možnosti od vývoja tepelných potrubí a spájkovania na báze niklu až po výrobu tlakových nádob. Naše výrobky sú široko používané v uhoľnom chemickom priemysle, metalurgii, výrobe energie a syntetickom amoniaku a boli exportované na zámorské trhy. náš Čínsky rúrkový výmenník tepla riešenia kombinujú robustnú konštrukciu s prispôsobeným tepelným dizajnom.
Typicky, a výrobcovia plášťových a rúrkových výmenníkov tepla dizajn ponúka celkové koeficienty prestupu tepla v rozmedzí od 150 až 1200 W/m²·K v závislosti od vlastností tekutiny a usporiadania prúdenia. Viac ako 65 % úloh pri priemyselnej výmene tepla na celom svete (rafinácia, petrochemický priemysel, energetika) sa spolieha na túto technológiu (normy TEMA, 2024).
The výmenník tepla plášťového typu funguje na základe vedenia a konvekcie riadenej teplotným gradientom. Horúca tekutina (buď zo strany plášťa alebo zo strany rúrky) uvoľňuje tepelnú energiu, ktorá prechádza cez hrúbku steny rúrky (zvyčajne 1,2–3,5 mm) a je absorbovaná studenou tekutinou. Prepážky vo vnútri plášťa nasmerujú tekutinu na strane plášťa cez zväzok rúrok viackrát, čím sa zvýši turbulencia a koeficient prenosu tepla 40 – 60 % v porovnaní s priamočiarym dizajnom. Pevná rúrková doska rúrkový výmenník tepla sa bežne používa na nekorozívne čisté služby, zatiaľ čo konštrukcie s plávajúcou hlavou alebo U-rúrkou sa prispôsobujú tepelnej rozťažnosti. Pre typickú aplikáciu olejového chladiča (strana rúrky: 85 °C olej; strana plášťa: 30 °C chladiaca voda), dobre navrhnutý Čínsky plášťový a rúrkový výmenník tepla dosahuje korekčný faktor logaritmického stredného teplotného rozdielu (LMTD) nad 0,85 a výstupná teplota oleja sa zníži na 42 °C s prietokom vody 1,5-násobkom rýchlosti oleja.
A výrobcovia rúrkových výmenníkov tepla ako Jiangsu Shineng optimalizuje rozstup usmerňovačov (0,2 až 0,5 vnútorného priemeru plášťa) a rozstup rúrok (1,25 – 1,5 × vonkajší priemer rúry), aby sa vyrovnal prenos tepla a pokles tlaku. Priemyselné údaje (z asociácie výrobcov rúrových výmenníkov) naznačujú, že pri 2-priechodovom plášti a 4-priechodovom usporiadaní rúr môže celková účinnosť dosiahnuť 75 – 85 % pri clách typu kvapalina-kvapalina.
V nasledujúcej tabuľke sú uvedené kľúčové parametre návrhu, ktoré používa plášťový a rúrkový výmenník tepla supplier Jiangsu Shineng pre chemické a energetické aplikácie. Tieto hodnoty sa riadia pokynmi TEMA a ASME, oddiel VIII.
| Parameter | Typický rozsah | Jednotka |
|---|---|---|
| Priemer plášťa | 150 – 2500 | mm |
| Dĺžka trubice | 1,5 – 9,0 | m |
| OD trubice (bežné) | 15.9, 19.05, 25.4 | mm |
| Maximálny konštrukčný tlak | 0,5 – 10,0 | MPa |
| Dizajnová teplota | -30 až 550 | °C |
Analýza horizontálneho stĺpcového grafu: Tabuľka porovnáva koeficienty prestupu tepla (U) pre bežné páry tekutín pomocou dobre navrhnutého plášťový a rúrkový výmenník tepla . Pri prevádzke voda-voda sa U typicky pohybuje v rozmedzí 850-1200 W/m²·K, vďaka čomu sú takéto výmenníky kompaktné. Kondenzácia pary proti vode poskytuje veľmi vysoké U (1000-1500) vďaka zlepšeniu fázovej zmeny. Aplikácie typu kvapalina-kvapalina, ako je chladenie oleja (olej-voda), vykazujú mierne U 150-400; preto je potrebná väčšia plocha. Plynné služby dosahujú najnižšie U (30-100), vyžadujúce väčšie jednotky. Ako profesionál Dodávateľ priemyselných výmenníkov tepla , Jiangsu Shineng optimalizuje dizajn ozvučnice a bočné priechody trubice, aby posunuli hodnoty U smerom k vyššiemu koncu pre každú kategóriu. Pre petrochemický závod, ktorý spracováva 80 000 kg/h surovej ropy, zvýšenie U z 250 na 320 W/m²·K znižuje požadovanú plochu o 22 %, čím sa ušetria náklady na materiál a pôda.
A výrobcovia rúrkových výmenníkov tepla zvyčajne odporúčame protiprúdové usporiadanie, pretože poskytuje rovnomernejší teplotný rozdiel. Čiarový graf nižšie zobrazuje pomer teploty a dĺžky pre typický protiprúd výrobcovia plášťových a rúrkových výmenníkov tepla prevedenie (horúca kvapalina: 180 °C až 85 °C, studená kvapalina: 30 °C až 120 °C).
Interpretácia čiarového grafu: V protiprúde výmenník tepla plášťového typu horúca tekutina vstupuje pri 180 °C a vystupuje pri 85 °C, zatiaľ čo studená tekutina sa ohrieva z 30 °C na 120 °C. Teplotné krivky udržiavajú takmer konštantnú hnaciu silu AT po celej dĺžke, čím sa dosahuje logaritmický rozdiel strednej teploty (LMTD) približne 46 °C. Pri paralelnom toku by LMTD mala iba 31 °C, čo by pri rovnakej prevádzke vyžadovalo o 48 % väčšiu plochu prenosu tepla. preto plášťový a rúrkový výmenník tepla supplier Jiangsu Shineng vždy odporúča protiprúd, pokiaľ obavy z mrazu neurčujú inak. V systéme rekuperácie tepla 4 MW pre závod na výrobu syntetického amoniaku sa použitím protiprúdu verzus paralelného toku znížila dĺžka zväzku rúr z 5,2 m na 3,7 m, čím sa priamo znížili kapitálové investície a pokles tlaku o 18 %.
Čínsky plášťový a rúrkový výmenník tepla jednotky plnia dôležité úlohy v rôznych odvetviach. Stĺpcový graf zobrazuje typické rozsahy tepelnej záťaže pre nami dodávané rúrkový výmenník tepla v rôznych sektoroch (údaje založené na hodnoteniach projektov z roku 2025).
Štatistiky stĺpcového grafu: Výšky tyčí ilustrujú typické tepelné úlohy, ktoré zvláda jeden plášťový a rúrkový výmenník tepla v kľúčových odvetviach. Jednotky na výrobu energie často vyžadujú veľké kapacity (7,8 MW na výmenník) kvôli vysokým nárokom na ohrev napájacej vody. Hutnícke závody (oceľové, neželezné) uvádzajú priemerný výkon 5,5 MW na rekuperáciu tepla spalín pred vstupom do vrecúšok. Petrochemické krakovacie jednotky pracujú s výkonom okolo 4,2 MW na výmenník, zatiaľ čo uhoľná chemikália (metanol alebo syntetický amoniak) vo všeobecnosti vyžaduje 3,0 MW jednotky. Jiangsu Shineng ako vedúci Dodávateľ priemyselných výmenníkov tepla dodala do týchto sektorov viac ako 380 plášťových a rúrkových výmenníkov. Pre projekt v roku 2024 vo Vnútornom Mongolsku jeden plášťový a rúrkový výmenník tepla získal 4,8 MW, čím sa znížila spotreba pary o 12 000 ton ročne, čím sa priamo zlepšila uhlíková stopa závodu.
Oproti doskovým alebo vzduchom chladeným výmenníkom je výmenník tepla plášťového typu ponúka výhody v oblasti vysokého tlaku a znečistenia. Radarový graf hodnotí štyri atribúty za typický plášťový a rúrkový výmenník tepla manufacturers dizajn.
Hodnotenie radarovej mapy: Modrý mnohouholník (plášť a rúrka) dosahuje najvyššie skóre v schopnosti vysokého tlaku (až 20 MPa v našich konštrukciách), tolerancii znečistenia a širokom rozsahu teplôt (-30 °C až 550 °C). Jednoduchá údržba je tiež vysoká, pretože zväzky rúrok možno mechanicky čistiť. Naproti tomu doskový výmenník tepla (červená prerušovaná) ponúka nižšie náklady na plochu a kompaktnosť, ale zápasí s limitmi tesnenia (max 3,0 MPa) a zanášaním. Pre Čínsky rúrkový výmenník tepla aplikáciách, vyberajú hutnícke a uhoľné chemické závody plášťový a rúrkový výmenník tepla supplier Jiangsu Shineng vďaka robustnej konštrukcii z uhlíkovej ocele alebo nehrdzavejúcej ocele. Počas 20-ročného životného cyklu si dobre udržiavaná jednotka plášťa a rúrky zvyčajne vyžaduje iba dve výmeny rúr, zatiaľ čo dosková jednotka môže potrebovať päť generálnych opráv tesnení. Vďaka tomu je plášť a rúrka preferovanou voľbou pre špinavé prúdy s vysokou teplotou.
Jiangsu Shineng Chemical Equipment Co., Ltd. kombinuje viac ako 300 referencií plášťových a rúrkových výmenníkov tepla po celom svete. náš Čínsky plášťový a rúrkový výmenník tepla produkty sa používajú pri spätnom získavaní odpadového tepla zo syntetického amoniaku, chladení metalurgických pecí a chladičoch mazacích olejov v elektrárňach. Poskytujeme tiež služby dodatočnej montáže a prestavby existujúcich škrupín, čím predlžujeme životnosť na viac ako 15 rokov.

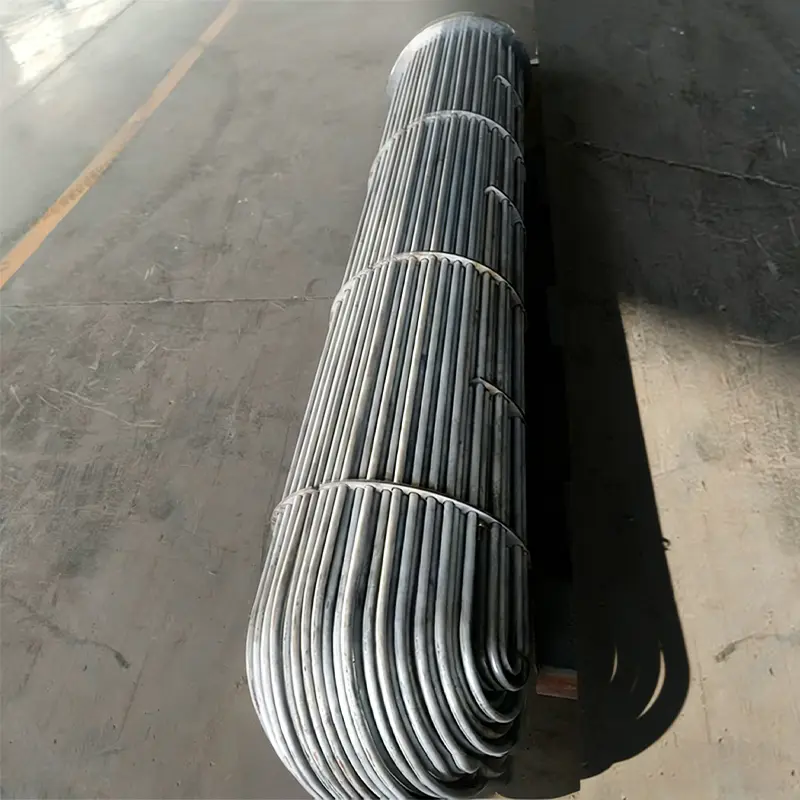

V pevnej rúrkovnici výrobcovia rúrkových výmenníkov tepla dizajn, oba rúrkové plechy sú privarené k plášťu, čo obmedzuje tepelnú rozťažnosť. Zväzky U-rúr umožňujú voľnú expanziu a jednoduchšie čistenie, ale oblasť ohybu obmedzuje čistenie. Jiangsu Shineng odporúča U-rúrku pre veľké teplotné rozdiely (>100°C).
Dobre sledovaný výmenník tepla plášťového typu ukazuje zvýšený pokles tlaku a zníženú výstupnú teplotu studenej tekutiny. Ak celkové U klesne o 30 % oproti projektovanej hodnote, odporúča sa čistenie. Mechanické čistenie (kefovanie) alebo chemická cirkulácia sa aplikuje podľa typu nánosu.
Áno, ale koeficienty prestupu tepla na strane plynu sú nízke (30–100 W/m²·K). Často sa používajú predĺžené plochy (plutvy na rúrkach). Ako an Dodávateľ priemyselných výmenníkov tepla , Jiangsu Shineng poskytuje rebrované rúrkové výmenníky pre rekuperáciu tepla spalín pred kotlami na odpadové teplo, čím sa dosahuje účinnosť až 72 %.
